一、系统简介

道路黑烟车智能电子抓拍系统是基于图像识别技术为核心的智能软件系统，基于图像传感器、ARM架构的智能硬件平台的开发。涉及自动化视觉监测系统、交通电子抓拍相关系统。通过高清视频电子抓拍设备能够实时采集监测路段的高清视频，通过网络将实时视频传输至智能终端,智能终端自动识别排放黑烟车辆，并且实现黑烟车前后端自动数据图片匹配,自动截取和保存排放黑烟车辆的视频数据及车牌号码,实现排放黑烟车辆视频、图像等数据的实时在线监控和多项管理等功能。为机动车排气污染物控制决策提供数据支撑。

二、配套硬件

1. 高清视频采集电子抓拍摄像机(车头抓拍和车尾抓拍)

高清视频采集电子抓拍摄像机包含高清一体化嵌入式摄像机、高清镜头、室外防护罩、相机内置网络信号防雷器、电源适配器等;

(1)图像传感器：采用1英寸GMOS;

(2)最大图像尺寸：900万像素;字符叠加时最大可支持4096×2800

(3)视频帧率：在1～25fps可调;

(4)视频压缩支持H.265、H.264、M-JPEG;

(5)支持遮阳板检测功能，主驾驶检出率≥97%，副驾驶检出率≥92%;

(6)支持检测主驾驶员男女功能，主驾驶员人脸抠图率≥98%，副驾驶人脸抠图率≥95%;

(7)支持未系安全带检测功能，驾驶人未系安全带识别准确率≥98%，系安全带误检率≤5%;

(8)支持驾驶员行车时打电话动作的检测，是否打电话检测准确率≥80%;

(9)支持主码流同时输出30路4096×2160、2Mbps的25帧/s图像以提供客户端浏览;

(10)支持专业场景模式设置功能，包括普通道路、高速路、园区、隧道、人车混行、高速票停卡口多种道路场景抓拍模式;

(11)支持非机动车、行人人体和人脸抠取;

(12)支持根据黄牌、蓝牌、危化品车辆分别设置限速值;

(13)支持机动车闯导流鱼腹线违章抓拍;

(14)支持三轮车/二轮车载人、非机动车逆行、摩托车/非机动车不带头盔等功能检测;

(15)支持smart JPEG 编码，能够有效减小抓拍图片大小，压缩比0-100可设置，压缩区域个数1-6可配置;

(16)支持23种车型检测，包括小型客车、中型客车、大型客车、微型轿车、小型轿车、两厢轿车、三厢轿车、轿跑、SUV、MPV、面包车、皮卡车、货车、小货车、二轮车、三轮车、集装箱卡车、微卡/栏板车、渣土车、吊车/工程车、油罐车、混凝土搅拌车、平板拖车，准确率不低于99%;

(17)支持12种车身颜色识别，包括：黄、蓝、绿、紫、粉、棕、白、黑、金、橙、灰、青。在天气晴朗无雾，号牌无遮挡，无污损的条件下进行测试，白天测试时的环境光照度不低于200lx，晚上测试时辅助照明光照度不低于25lx。白天车身颜色识别准确率≥96%。晚上车身颜色识别准确率≥95%;

(18)设备可识别250种车标;在天气晴朗无雾，号牌无遮挡，无污损的条件下进行测试，白天测试时的环境光照度不低于200lx，晚上测试时辅助照明光照度不高于30lx。

(19)白天准确率≥96%;晚上准确率≥95%;

(20)最大支持3车道数;

(21)设备在-40℃~80℃环境条件下能正常工作，无冷凝;

(22)防护等级IP66。

2.补光灯(车头补光灯和车尾补光灯)

补光灯在夜间或光照条件不足时自动开启，加强道路环境光照条件。

(1)最大功率30W;

(2)光通量：8000LM;

(3)工作环境：-40～85℃;

(4)发光角度：20°/30°/45°/60°;

(5)开启方式：自带光敏，低照度下自动开启，低照度阈值可设;

(6)支持 0～250HZ 频率可调，占空比 1%～39%，

(7)支持频率及占空比保护功能，支持同步输出端口级联;

(8)金属铝结构，防护等级IP66，可外配光栅可有效减少周边光污染;

(9)补光灯支持自闪、跟随、自动频闪(外部摄像机触发)模式;

(10)支持频闪+爆闪功能，爆闪持续时间、延迟时间及最小间隔时间可设。

(11)具有1路RS485接口，1路频闪输入接口，1路爆闪输入接口，1路同步输出接口。

3.黑烟车智能抓拍数据采集分析控制系统特点

(1)工控机内置黑烟车智能抓拍系统，负责通过超高清摄像头自动识别出排放黑烟车辆情况，及时抓拍车辆排放黑烟照片、视频取证并保存上传。通过超高清摄像头自动识别出非排放黑烟车辆情况，及时抓拍车辆照片、车牌号并保存上传;

(2)自动识别经过监测点的车辆，当发现车辆排放黑烟时自动识别抓拍图片和视频等证据并自动上传，在识别出黑烟车的同时能识别车牌号码，方便后期进行相关的业务操作;全自动分析，数据自动打包入库;采用智能视频图象识别算法，适应各种路面情况以及光照情况，系统提供接入接口，方便系统集成;

(3)针对在线监测道路区域内经过的车辆自动豁免非黑烟车车辆,自动抓拍黑烟车辆并生成车辆前部照片一张、尾部照片两张,车牌照片一张、不少于5秒冒黑烟视频，一条完整证据链大小不超过5M;

(4)获取黑烟车图片信息可叠加时间、地点、违法代码、违法行为、防伪信息、设备编号、车道、行驶方向、林格曼黑度等级功能;

(5)一套设备可同时抓拍2-3个车道，单杆前后双摄模式，实现前后车牌的自动匹配，图片视频通过网络自动传输，准确识别出车辆排放黑烟的林格曼黑度等级(0~5级);

(6)界面简洁、易操作;具备黑烟车智能识别、车牌识别、黑烟车实时分析监控、黑烟车业务管理系统、信息发布、黑烟车统计分析、机动车道路分析、人工智能分析和升级;

(7)自动抓拍、自动识别黑烟车，自动豁免无烟车辆，实现全天候无人监控、自动筛选、保存、传输、播放黑烟车视频片段等功能嵌入式软件控制系统;

(8)监管平台具有黑烟车确认、人工纠错,复核,林格曼黑度匹配,数据传输等功能。保存的黑烟车视频、图片并能显示相应黑度;

(9)录像完整并压缩1/4格式储存，能储存所有车辆的视频或图象照片，照片和数据存放在独立文件夹中，车辆图象照片文件名用识别车牌和日期时间组合命名，方便查找;

(10)对现场道路状况进行全景高清监控，远程后台实时查看现场交通和设备运行状况;对视频抓拍系统抓拍的车辆车头车尾图片进行准确识别，匹配冒黑烟车辆的前后车牌实现精准确定冒黑烟车信息，再将车牌上传至平台和监控中心;

(11)抓拍数据能与车辆环保检测、公安交警接口对接，符合联网规范，可实现数据市级、省级、国家级三家联网的要求和功能。

三、黑烟车工业控制计算机

CPU：IntelCorei7;

内存16G;

硬盘SSD256G，HDD2T;

双网卡，集成10/100/1000M;

正版WINDOWS系统，64位专业版。

四、平台服务器

2颗英特尔®至强®处理器E5-2620V3(6核/12线程，主频2.4GHz,up to 3.2GHz，15MB缓存);128(8*16G)内存，6T硬盘。

五、黑烟车机柜

1、机柜尺寸：长宽高65cm*45cm*20cm。材质：不锈钢材质，外部喷塑。

2、安装方式：机柜安装在L杆立杆上。

3、黑烟车机柜能保证系统计算机正常运行，可防风防雨防尘，配套安全锁，防止破坏丢失。

六、黑烟车抓拍设备施工及安装

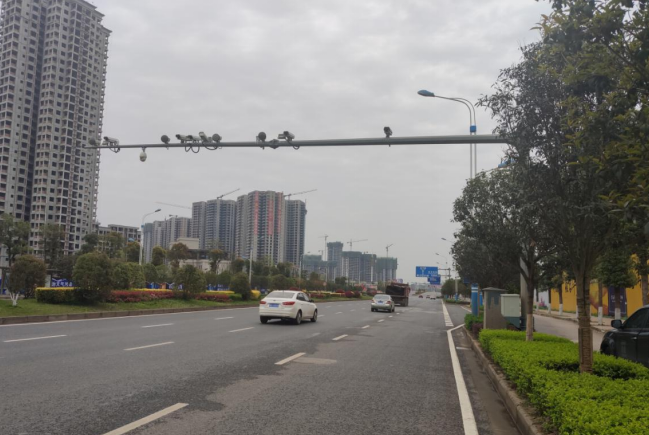

1、L型杆立杆、基础符合DB33/T502—2018，摄像机安装高度根据视频监控选点位置及点位周边地理特性，确定其安装高度、角度，高度5.5m，安装杆壁厚、安装基础由相应资质的设计单位按照地质情况及抗风等级要求进行设计。

安装地基、手孔井等设计、施工及处理：由具有专业施工资质的安装队伍负责整体的基础施工和现场安装;L杆设计与安装满足国家或行业相关技术标准及要求;施工过程中，尽可能不破坏道路原貌。如有改变，施工结束后按原貌及时恢复。L杆及载荷设备安装整齐、美观，杆件保持水平、牢固，整体强度能防御12级以上台风、8级以上地震。

2、供电及网络管线铺设(含电缆及网线)

地下电缆为三芯铜芯电缆，外部为防腐橡胶，中间有铁皮保护，内侧有绝缘橡胶和缓冲橡胶条，铜芯线满足“GB12706-2002”要求。电缆槽深度80cm，槽底打平。在有坡度路面，槽底坡度10度。电缆线先用PVC地下专用保护管套接，连接处作防水处理。在电源进线端使用防雷保护器，电表下端使用漏电保护器，防止雷暴及触电风险，如果开关及电表室外使用，将使用专用室外电力保护箱。施工过程中，尽可能不破坏道路原貌。如有改变，施工结束后按原貌及时恢复。

3、标志标牌

项目现场设立标志提示牌，户外安装，含安装立杆，对即将驶入车辆进行告知，采用钢制热镀锌工艺，具备防腐、防雨功能，尺寸为1.0米*1.2米。

4、施工技术要求

(1)对现场地下管线、安装地基，做好防水、防腐蚀处理，外路面施工材料满足防水要求。

(2)符合国家或行业相关规定，符合环境保护要求。

七、道路黑烟车智能电子抓拍管理平台

1、平台提供审核功能，以便对抓拍到的黑烟车审核确认。具有黑烟车确认、车辆信息人工纠错、复核、林格曼黑度匹配功能。系统界面可弹出林格曼烟度条，以便进行人工比对和匹配;

2、黑烟车档案管理：实现黑烟车档案管理、数据共享，将冒黑烟视频、检测情况、后续跟踪等信息作为处罚证据。将黑烟车的抓拍视频、照片、车辆信息、检测信息、处罚信息等数据建立档案管理;

3、检索与查询：可以通过通行日期、时间、地点、车牌号、是否黄标车等条件进行组合检索;也进行历史数据查询、车辆轨迹查询、超标车辆查询、黑烟车查询、交通流量查询、车辆信息查询等;

4、数据交互：实时监控接收各个卡口的违规数据，主要包括车辆的检测文本信息、图片以及视频，本地建立缓存文件夹，同时将主要信息及位置索引进行入库;同时，根据用户需求，对外开发数据传送接口，可转发至目的服务器上。

5、用户管理：实现管理员-用户-访客三级用户体系，管理员可远程实现对系统全部管理功能，用户完成对系统的日常工作及检测状态功能，访客仅具备浏览等只读功能;系统可以记录人员操作日志。平台具有权限管理，按照不同部门、不同等级进行不同授权，用户仅能对经授权的范围和功能进行操作。

八、系统培训方案

1.1、 培训目的

为了使本项目的采购人员能够全面的了解设备，我们除了向采购人提供设备的技术说明外、操作说明和相关的技术资料外，还将负责向采购人员进行全面的高质量的现场培训，直至采购单位人员能完全操作和维修。

培训的目的不仅让采购人员对设备有足够的认识，而且能够熟练掌握设备的操作规程，确保设备安全可靠的运行。我公司会制定有针对性的技术培训计划和方案，帮助客户在管理意识、系统原理、使用方法、维护方法进行人员培养和技能提升，使得客户熟练掌握系统应用和维护，从而确保系统的后续应用效果，让项目达到预期目标，取得成功。

1.2、 培训总论

我公司承诺满足采购方的培训服务要求。

我公司承诺提供高水平的培训。

我公司承诺派出的培训教员具有相当丰富的教学经验。

1.3、 培训形式

为了使培训达到最佳效果，使用户获得尽可能多的知识和经验，我们将采用多种途径对用户进行培训。我公司将为用户提供现场培训、授课教师培训等多种培训方式，培训内容为系统实施前期的准备工作内容及要求，通过集中培训全面开展准备工作;实施过程中对业务应用人员进行分散的业务和流程培训。

现场培训

我公司将在系统和设备安装调试完毕后进行现场培训，安排专业人员，对如何进行系统和设备的调试、维护、排除故障进行指导和演示，并对用户进行实际操作培训，在完善系统功能需求，正式运行后，根据系统修改和完善的性能和功能进行二次培训。

现场培训的人数和时间根据用户的实际掌握情况进行合理调整，甚至能够独立使用和维护;

现场培训将考虑和系统相关的专业培训，以及其它技术培训的相互配合性。

授课教室培训

授课教室培训是将用户方邀请至我公司专门的培训教室，主要包括系统操作使用培训和系统维护管理培训;

系统操作培训一般在系统交付使用、试运行前进行，对系统主要操作人员进行以系统功能操作、使用为中心内容的培训，培训采用面对面集中授课方式进行。

系统维护管理培训：针对系统管理员和维护人员进行面对面集中授课培训。

1.4、 培训计划

为保证黑烟车监测系统项目建设完成后能顺利投入使用，发挥其应有作用，同时，本着为用户培养专业人才的目的，组织并实施针对于用户相关人员的技术培训。

在项目建设的不同阶段，培训方式和培训对象的不同，将决定培训时间的灵活变化。原则上，我公司会在培训前期与用户主动沟通，商议确切的培训时间。大致的培训计划如下：

设备介绍

1)课程概要：具体讲解前端设备的技术原理、设备构成、设备功能等。

2)教学方式：项目现场系统实际演示与讲解或公司总部体验中心演示与讲解;

3)教材目录：现场讲解为主，附加演示光盘和解说文档。

系统介绍

1)课程概要：具体讲解系统总体结构知识、系统安装、系统调优、注意事项等;

2)教学方式：项目现场实际操作演示与课堂讲解结合;

3)教材目录：以现场演示为主，附加演示光盘和解说文档。

系统维护技能

1)课程概要：介绍系统维护方法及常见问题，具体讲解维护的基础知识、系统排错、注意事项等;

2)教学方式：项目现场实际操作演示与课堂讲解结合;

3)教材目录：以现场演示为主，附加演示光盘和解说文档。

黑烟车监测系统软件使用培训

1)课程概要：具体针对系统管理维护人员和管理人员，分别讲解对应用户系统授权使用的各功能，重点是软件功能使用操作。使各级用户能够掌握系统软件的操作。

2)教学方式：项目现场系统实际演示、讲解或专用培训教室演示、讲解、指导用户实际操作。

3)教材目录：以实际系统现场演示为主，附加系统使用说明书。

答疑

1)课程概要：关于系统的原理、操作、维护、使用、演示等方面的全面答疑;

2)教学方式：课堂讲解;

3)教材目录：以课堂的实际问答为主，无教材目录。

1.5、 培训内容

课程内容简介

课程内容	培训黑烟车检测标准知识
培训目的	使最终用户了解尾气指数和形成原因
培训参加人员	为所有最终使用人员，包括采购单位本部人员和采购单位系统单位有关人员，具体由采购单位确定
培训参加人数	采购单位确定
培训地点	采购单位指定
教材提供	我公司提供书面教材和电子教材
培训环境要求	提供用投影仪、白板、语音设备等
课程内容	项目建设背景 项目建设意义 项目建设目标 项目建设主要内容 项目建设进度 项目组织管理 分工界面 主要设备简介 需要项目单位提供的配合和项目前提

用户使用培训

课程名称	仪器设备的各种功能使用培训
培训目的	使最终用户掌握系统的操作使用和维修方法
培训参加人员	所有最终使用人员，包括采购单位本部人员和采购单位系统单位有关人员，具体由采购单位确定
培训参加人数	由采购单位确定
培训地点	由采购单位确定
培训环境要求	提供语音设备及其他辅助教具 提供本次项目现场培训所需的设备操作说明书 设备运行中 现场培训
课程内容	系统架构简介 系统基本原理 设备操作和使用方法 常见故障及其处理方法

软件维护培训

课程名称	软件的维护培训
培训参加人员	所有最终使用人员，包括采购单位本部人员和采购单位系统单位有关人员，具体由采购单位确定
培训参加人数	由采购单位确定
培训地点	由采购单位确定
教材提供	我公司提供书面教材和电子教材
培训环境要求	提供投影仪、白板、语音设备等 提供本次项目建设交通运维系统的网络接入 提供学员的PC/笔记本设备和网络接入
课程内容	系统架构简介 系统基本原理 运维使用方法 运维接口技术 数据指标上下贯通的接口 监测数据采集开发方法 系统日常运行维护操作 软件的升级维护 故障定位与排除常见故障及其处理方法

1.6、 培训师资力量

我公司将派遣业务水平强、综合素质高的业务人员作为培训教师负责本项目的培训，培训教师具有深厚的理论知识和丰富的项目经验，以及丰富的教学经验，能够充分满足各类用户培训的要求。

在培训结束后，用户学员可以通过手机等方式与软件讲师远程咨询交流，加深用户学员对黑烟车监测系统的应用。
